中学受験理科｜滑車の基本と解き方
1. 滑車の問題でつまずく理由
中学受験理科の滑車は、ひもにかかる力と、物体にはたらく力のつり合いを整理して解く単元です。
滑車の問題では、式を立てる前に、力の向き、ひもの張力、どの部分に注目するかを整理することが大切です。
定滑車・動滑車の名前を覚えていても、図の中でどこに力の矢印を書き、どのひもを同じ力として見るのか分からないと、途中で手が止まりやすくなります。
滑車の問題は、図が少し変わるだけで見た目が大きく変わります。
そのため、次のようなところで手が止まりやすくなります。
・どこに力の矢印を書けばよいか分からない
・ひもが曲がると、力の大きさも変わるように感じてしまう
・どの部分について「上向きの力の合計＝下向きの力の合計」の式を立てればよいか分からない
反対に、次の手順を身につけると、図が変わっても落ち着いて考えられるようになり、滑車は得点源にしやすくなります。
・ひもの出入り口に力の矢印を書く
・同じ1本のひもは同じ力（張力一定）としてそろえる
・赤枠で見る範囲を決めて、その部分について上向きの力の合計＝下向きの力の合計の式を立てる
私は灘・東大卒のプロ家庭教師として、大阪・兵庫・京都・奈良で対面指導を行っています。
遠方の方には、全国対応のオンライン指導も行っています。
詳しくは、中学受験プロ家庭教師のトップページをご覧ください。
2. 滑車の解法手順：2ステップ
滑車の問題は2ステップだけで解けます。
- ①力の矢印を書く。
- ②上向きの力の合計＝下向きの力の合計を使って、式を立てる。
具体的な力の矢印の書き方は、次の例題でくわしく説明しています。
3. 例題と解法手順の解説

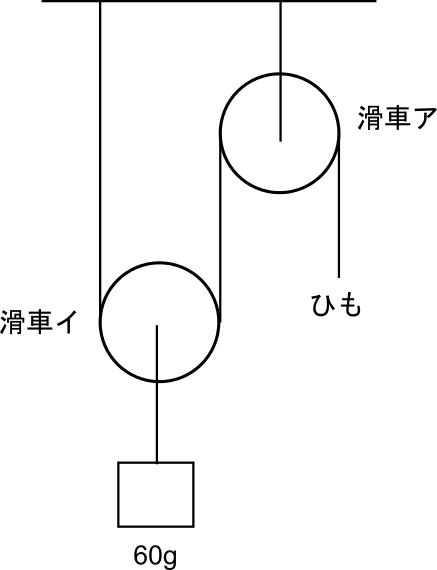

次の図で、ひもを何gの力で引くとつりあいますか。ただし、滑車の重さは考えません。
手順① 力の矢印を書く

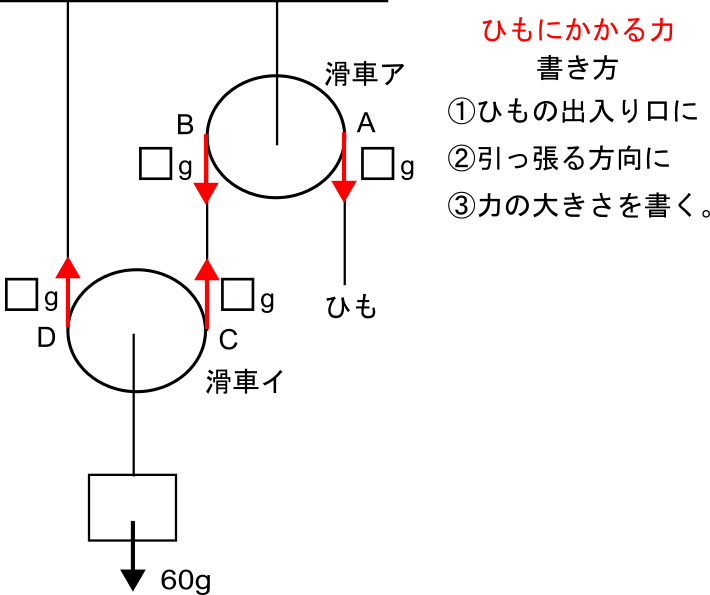

この図で、力の矢印を書き込むと図２のようになります。
ここで特に大切なのは、ひもの力の書き方です。
ポイントは３点あります。
- ひもの出入り口に
- ひもが引っ張る方向に
- 力の大きさを書く
この問題で説明すると、
まず、①ひもの出入り口はA、B、C、Dなので、力の矢印を書く点はA、B、C、Dの４点になります。
次に、②ひもが引っ張る方向を考えます。
上側の滑車アでは、ひもが滑車アを 下向きに 引っ張っている
→ 図の赤い矢印A.Bは下向きの力になります。
下側の滑車イでは、ひもが滑車イを 上向きに 引っ張っている
→ 図の赤い矢印C.Dは上向きの力になります。
最後に、③力の大きさを考えます。
ここで、同じ1本のひもがピンと張って止まっているなら、ひもはどこでも同じ強さで引っ張っています。だから赤い矢印の力の大きさはすべて同じ□gです。

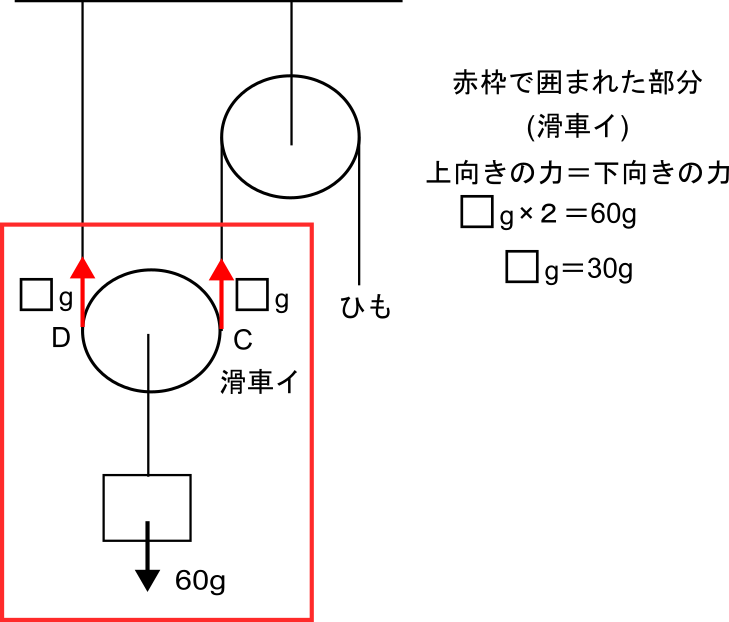

手順② 上向きの力の合計＝下向きの力の合計の式を使って式を立てる。
つりあっているとき、各物体ごとに上向きの力の合計＝下向きの力の合計の式が成り立ちます。
よって、ひもを引く力は、３０gとなります。
滑車は、力の向きと大きさを整理しながら考えることが大切な単元です。
また、てこや輪軸などにもつながる、力学分野の基本を確認する単元でもあります。
単元どうしのつながりも含めて理解したい方は、【中学受験の力学分野の対策まとめ】もあわせてご覧ください。
4. 中学受験レベルの滑車問題例と解説

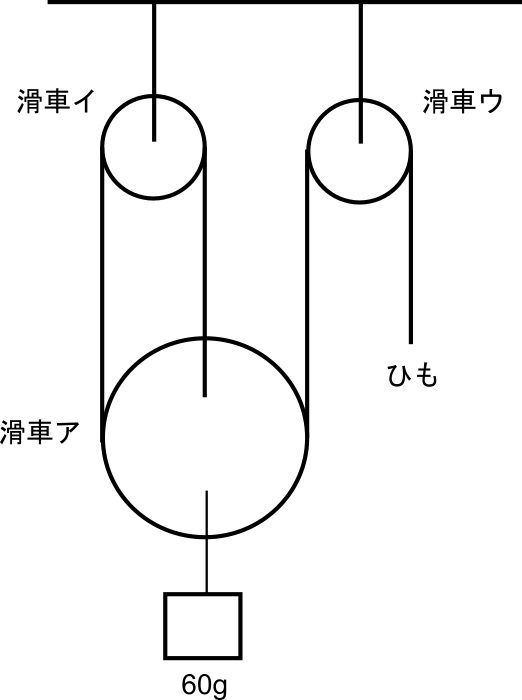

次の図で、ひもを100gの力で引くとつりあいました。滑車アの重さは何gですか。
手順① 力の矢印を書く

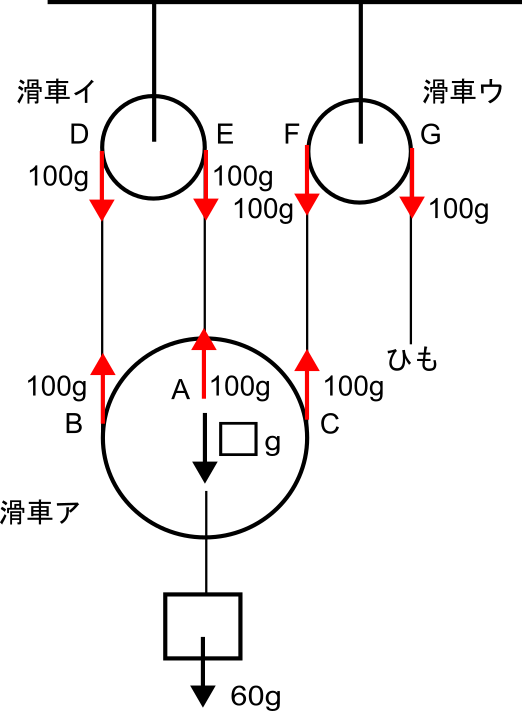

この図で、力の矢印を書き込むと図5のようになります。
ひもの力の書き方の手順に沿って力の矢印を書きます。
まず、①滑車ア（動滑車）にひもがかかっている箇所が3か所あるので、ひもの出入り口B、CだけでなくAでもひもに引っ張られています。
よって、力の矢印を書く点はA、B、C、D、E、F、Gの７点になります。
次に、②ひもが引っ張る方向を考えます。
上側の滑車イ、ウでは、ひもが滑車イ、ウを 下向きに 引っ張っている
→ 図の赤い矢印D,E,F,Gは下向きの力になります。
下側の滑車アでは、ひもが滑車アを 上向きに 引っ張っている
→ 図の赤い矢印A,B,Cは上向きの力になります。
最後に、③力の大きさを考えます。
ここで、同じ1本のひもがピンと張って止まっているなら、ひもはどこでも同じ強さで引っ張っています。だから赤い矢印の力の大きさはすべて同じ100gです。
手順② 上向きの力の合計＝下向きの力の合計の式を使って式を立てる。
つりあっているとき、各物体ごとに上向きの力の合計＝下向きの力の合計の式が成り立ちます。

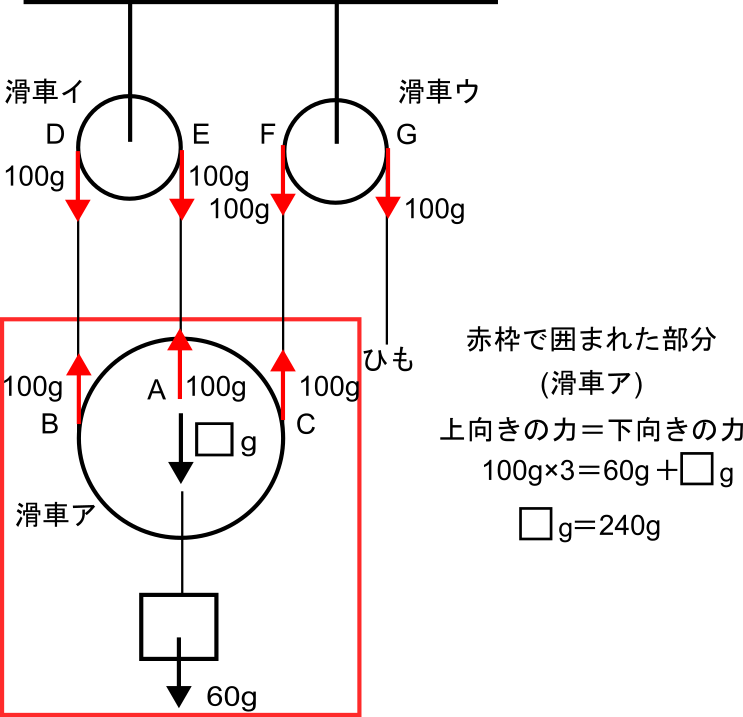

図6 例題2：赤枠（滑車ア）で上向き合計＝下向き合計→100g×3＝60g＋滑車アの重さ（＝240g）よって、滑車アの重さは240gになります。
5. まとめ：滑車をマスターするためのポイント（2ステップで固定）
滑車は暗記ではなく、毎回同じ手順で整理できるかで決まります。
やることは次の 2ステップだけです。
ステップ①：力の矢印を書く
滑車にかかる力の矢印を書く時は、次の 3ポイントを意識すると一気に楽になります。
- ひもの出入り口に書く（ひもが滑車にかかっている場所）
- ひもに沿った向きで書く
- 同じ1本のひもなら力の大きさは同じ
ステップ②：上向きの力の合計＝下向きの力の合計（見る範囲を決めて式）
次に大事なのは、「上向きの力の合計＝下向きの力の合計」の式をどこについて立てるかです。
釣り合っている状態では、すべての物体ごとに式が成り立っているので、式を立てる前に見る範囲（赤枠）を決める のがコツです。
